مانیتور RS323 USB 12 اینچی با لمسی مقاوم

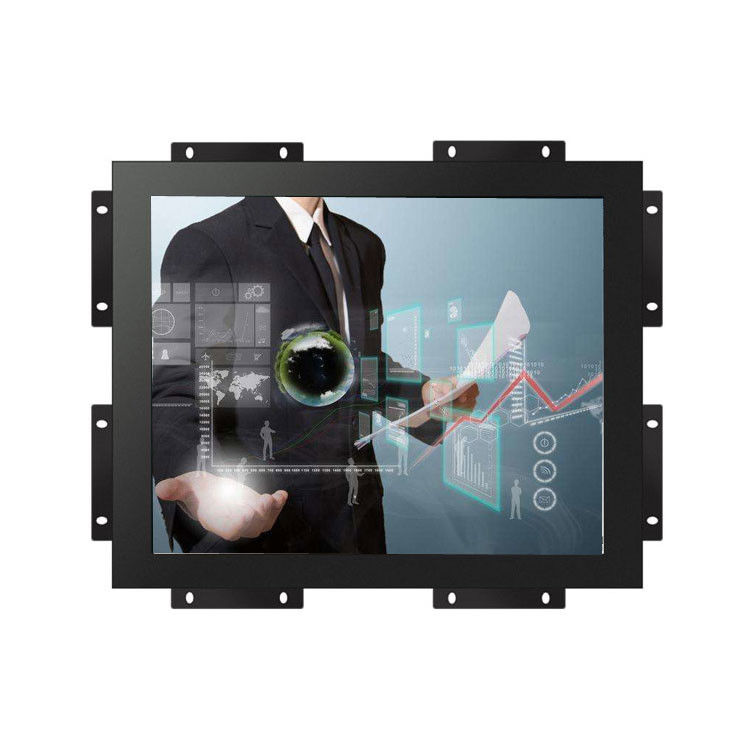

هنگامی که یک نمایشگر باید در کیوسک، پنل تجهیزات یا ترمینال دیواری تعبیه شود، صفحه نمایش مناسب فقط مربوط به وضوح تصویر نیست. همچنین باید ورودی لمسی قابل پیش‌بینی، اتصال انعطاف‌پذیر، گزینه‌های نصب عملی و فرم فاکتوری را ارائه دهد که بتواند در تجهیزات نهایی ادغام شود. HOP121-8 یک "صفحه نمایش لمسی مقاومتی 12.1 اینچی با قاب باز" است که بر اساس این الزامات طراحی شده است. "

صفحه نمایش TFT-LCD 1024 × 768 آن، فرمت نمایشی عملی را برای رابط‌های تعبیه شده فراهم می‌کند، در حالی که طراحی قاب باز به مانیتور اجازه می‌دهد تا در محفظه مشتری گنجانده شود. یک صفحه لمسی مقاومتی 4 یا 5 سیمه، رابط لمسی USB، ورودی‌های VGA و DVI، HDMI و RS232 اختیاری، و نصب VESA 75/100، انعطاف‌پذیری را برای پیکربندی‌های مختلف سیستم فراهم می‌کند. با روشنایی اختیاری 1000 cd/m²، چرخه عمر 50 میلیون لمس و گارانتی 3 ساله، HOP121-8 به عنوان یک جزء نمایشگر قابل تنظیم برای پروژه‌های تکراری B2B معرفی شده است.

• طراحی قاب باز برای ادغام یکپارچه تجهیزات
• لمس مقاومتی قابل اعتماد برای عملیات صنعتی
• نصب انعطاف‌پذیر برای ساختارهای تجهیزات سفارشی
• رابط‌های قابل تنظیم برای سیستم‌های میزبان مختلف
• گزینه روشنایی بالا برای محیط‌های چالش‌برانگیز
• عملکرد لمسی بادوام برای عملیات مکرر
• تنظیم آسان نمایشگر از طریق کنترل‌های OSD داخلی
• طراحی شده برای کیوسک‌ها و تجهیزات تعبیه شده

قالب 12.1 اینچی تعادلی عملی بین دید صفحه و فضای نصب ایجاد می‌کند. با وضوح 1024 × 768 و ناحیه فعال 246.0 × 184.5 میلی‌متر، این نمایشگر فضای کاری کافی را برای رابط‌های عملیاتی، منوهای کنترل، اطلاعات وضعیت و سایر محتوای گرافیکی بدون نیاز به محفظه بزرگتر مرتبط با مانیتورهای بزرگتر فراهم می‌کند. این پنل روشنایی استاندارد 350 cd/m²، کنتراست 1000:1، 16.2 میلیون رنگ و زمان پاسخ 5 میلی‌ثانیه را ارائه می‌دهد. برای توسعه‌دهندگان تجهیزات، این مشخصات یک پلتفرم نمایش تعریف شده را فراهم می‌کند که می‌تواند در مراحل اولیه فرآیند طراحی مکانیکی و رابط در نظر گرفته شود.

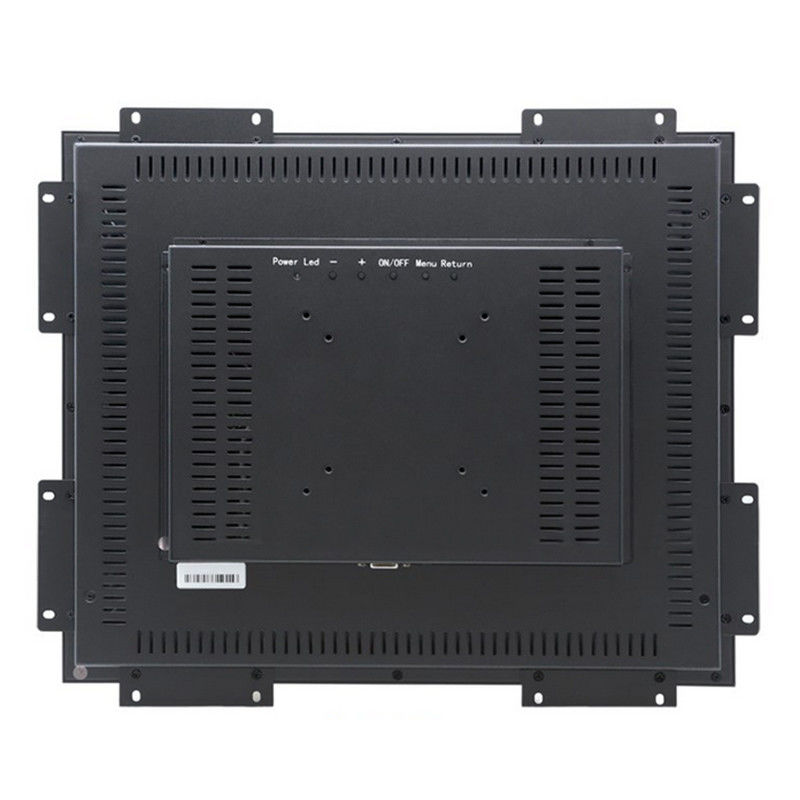

HOP121-8 از طراحی نمایشگر قاب باز استفاده می‌کند و به آن اجازه می‌دهد تا در محفظه خود مشتری ادغام شود به جای اینکه به محفظه نهایی یک مانیتور رومیزی معمولی نیاز داشته باشد. این امر به ویژه زمانی که صفحه نمایش باید در داخل یک کیوسک، پنل تجهیزات یا ترمینال سفارشی قرار گیرد، مرتبط است. رابط‌های نصب VESA 75 میلی‌متر و 100 میلی‌متر، همراه با گزینه‌های براکت افقی و عمودی، انعطاف‌پذیری نصب بیشتری را فراهم می‌کنند. به جای طراحی تجهیزات اطراف حول یک مانیتور ثابت سبک مصرف‌کننده، توسعه‌دهندگان می‌توانند نمایشگر را به عنوان یک جزء مجزا در معماری سیستم بزرگتر در نظر بگیرند.

HOP121-8 بر اساس یک صفحه لمسی مقاومتی با پیکربندی‌های 4 سیمه و 5 سیمه ساخته شده است. این امر یک راه‌حل ورودی لمسی عملی برای تجهیزات تعبیه شده فراهم می‌کند که در آن اپراتور نیاز به تعامل مستقیم با نمایشگر دارد به جای اتکا به یک رابط کنترل جداگانه. پنل لمسی انتقال نور 92%، زمان پاسخ 2 میلی‌ثانیه و چرخه عمر لمس تا 50 میلیون لمس را ارائه می‌دهد. USB به عنوان رابط سیستم لمسی استفاده می‌شود، با توان لمسی مشخص شده در +5V @ 80mA. برای پروژه‌هایی با سخت‌افزار میزبان تثبیت شده، پیکربندی لمسی انتخاب شده می‌تواند در کنار سیستم میزبان و الزامات مکانیکی قبل از تولید ارزیابی شود.

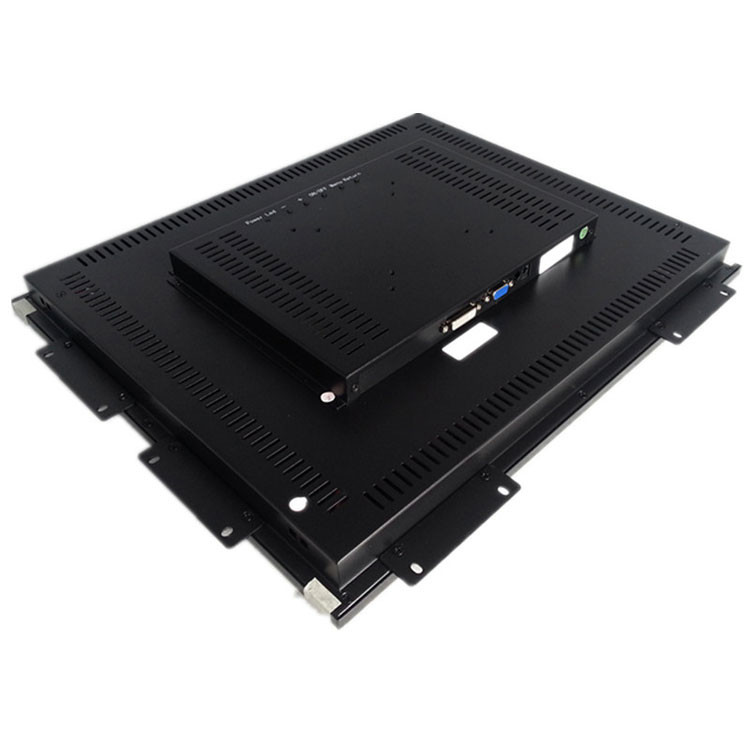

تجهیزات تعبیه شده می‌توانند از نسل‌های مختلف سخت‌افزار میزبان استفاده کنند، بنابراین اتصال می‌تواند بخش مهمی از انتخاب نمایشگر باشد. HOP121-8 از ورودی‌های ویدئویی VGA و DVI پشتیبانی می‌کند، در حالی که HDMI به عنوان یک پیکربندی اختیاری در دسترس است. RS232 نیز به عنوان یک گزینه در دسترس است، در حالی که USB رابط سیستم لمسی را فراهم می‌کند. این به مانیتور اجازه می‌دهد تا به عنوان یک جزء نمایشگر و ورودی باقی بماند در حالی که کنترلر یا کامپیوتر مشتری مسئولیت خود برنامه را بر عهده می‌گیرد. برای یکپارچه‌سازان سیستم، تأیید خروجی ویدئو و الزامات ارتباط لمسی میزبان در ابتدای پروژه به جلوگیری از تغییرات غیرضروری رابط در مراحل بعدی توسعه کمک می‌کند.

روشنایی استاندارد نمایشگر 350 cd/m² است، با یک پیکربندی اختیاری که به 1000 cd/m² می‌رسد. این به تیم‌های پروژه یک گزینه دیگر می‌دهد زمانی که تجهیزات نهایی نیاز به دید صفحه قوی‌تر در نور محیطی روشن‌تر دارد. نمایشگر همچنین نسبت کنتراست 1000:1، 16.2 میلیون رنگ و زاویه دید 60 درجه / 70 درجه را تحت شرایط کنتراست مشخص شده ارائه می‌دهد. به جای اعمال یک پیکربندی روشنایی به هر پروژه، خریداران می‌توانند گزینه مناسب را بر اساس محیط نصب واقعی انتخاب کنند. اطلاعات محصول مشخصات کامل محیط عملیاتی یا رتبه IP را مشخص نمی‌کند، بنابراین الزامات محیطی خاص برنامه باید قبل از انتخاب نهایی تأیید شود.

اطلاعات محصول به طور خاص کیوسک، تعبیه شده و نصب دیواری را به عنوان گزینه‌های استقرار شناسایی می‌کند. این امر HOP121-8 را برای پروژه‌هایی که مانیتور باید بخشی از یک ساختار فیزیکی بزرگتر شود، مناسب می‌سازد. یک کیوسک می‌تواند صفحه نمایش را در پنل جلویی خود بگنجاند، در حالی که یک تولید کننده تجهیزات می‌تواند آن را در داخل یک محفظه سفارشی نصب کند. سیستم‌های دیواری می‌توانند از رابط‌های VESA و پیکربندی‌های براکت موجود برای قرار دادن نمایشگر در نصب نهایی استفاده کنند. از آنجایی که هیچ کاربرد صنعتی خاصی در اطلاعات منبع ذکر نشده است، محصول باید بر اساس ساختار مکانیکی واقعی، الزامات تعامل کاربر و شرایط محیطی سیستم مورد نظر ارزیابی شود.

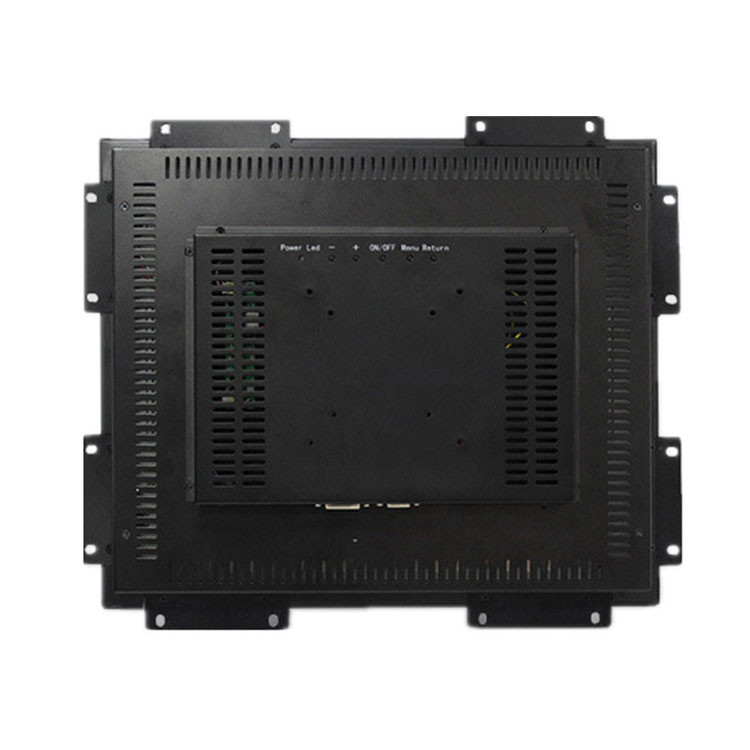

پس از نصب نمایشگر در تجهیزات نهایی، ممکن است تصویر نیاز به تنظیم بر اساس سیگنال میزبان و موقعیت نصب نهایی داشته باشد. HOP121-8 کنترل‌های OSD را برای روشنایی و کنتراست، و همچنین تنظیم خودکار، فاز، ساعت، موقعیت افقی و عمودی، انتخاب زبان، تنظیمات عملکرد و بازنشانی ارائه می‌دهد. این کنترل‌ها راه مستقیمی را برای پرسنل نصب و خدمات فراهم می‌کنند تا نمایشگر را بدون تغییر نرم‌افزار برنامه مشتری پیکربندی کنند. برای تولیدکنندگان تجهیزات که از همان نمایشگر در نصب‌های مختلف استفاده می‌کنند، این می‌تواند راه‌اندازی را ساده‌تر کند زیرا پارامترهای نمایشگر را می‌توان پس از ادغام مانیتور به صورت محلی تنظیم کرد.

HOP121-8 تحت نام تجاری OEM یا CNHOPESTAR موجود است و آن را برای کسب‌وکارهایی که مانیتور را در تجهیزات یا راه‌حل تجاری خود ادغام می‌کنند، مناسب می‌سازد. HDMI، RS232 و روشنایی 1000 cd/m² اختیاری، انعطاف‌پذیری پیکربندی بیشتری را در اطراف پلتفرم استاندارد VGA/DVI و لمسی مقاومتی فراهم می‌کنند. برای خرید OEM، گام مهم تعریف پیکربندی نهایی قبل از تولید است، از جمله اندازه صفحه، وضوح تصویر، پیکربندی لمسی، رابط‌ها، روشنایی، روش نصب و الزامات نام تجاری. این به اطمینان از اینکه نمایشگر ارائه شده با معماری مکانیکی و الکتریکی محصول نهایی مشتری مطابقت دارد به جای انتخاب به عنوان یک مانیتور عمومی پس از تکمیل طراحی سیستم، کمک می‌کند.
